新聞中心
聯(lián)系我們
手 機(jī)：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國(guó)順路936號(hào)5幢
為什么注塑模具頂針總?cè)菀讛嗔眩?/h2>
時(shí)間：2020-05-17 10:01
閱讀：1505
來(lái)源：互聯(lián)網(wǎng)
????????一、頂針布置原則
????????(1)頂針布置應(yīng)使頂出力盡量平衡。結(jié)構(gòu)復(fù)雜部位所需脫模力較大，頂針數(shù)量應(yīng)相應(yīng)增加。

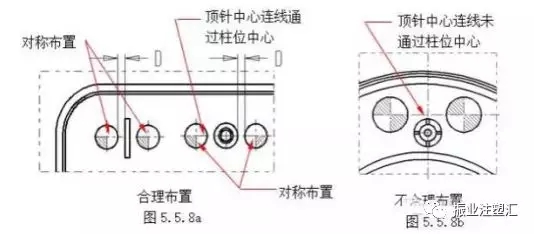

????????(2)頂針應(yīng)設(shè)置于有效部位，如骨位、柱位、臺(tái)階、金屬嵌件、局部厚膠等結(jié)構(gòu)復(fù)雜部位。骨位、柱位兩側(cè)的頂針應(yīng)盡量對(duì)稱布置，頂針與骨位、柱位的邊間距一般取D=1.5mm，如圖5.5.8所示，另外，應(yīng)盡量保證柱位兩側(cè)頂針的中心連線通過(guò)柱位中心。

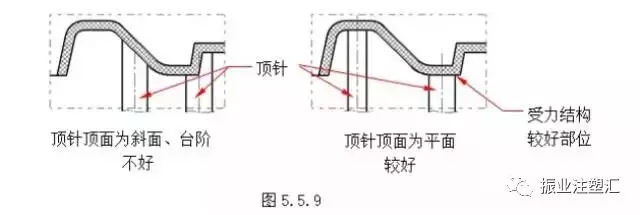

?????????(3)避免跨臺(tái)階或在斜面上設(shè)置頂針，頂針頂面應(yīng)盡量平緩，頂針應(yīng)布置于膠件受力較好的結(jié)構(gòu)部位。如圖5.5.9所示。

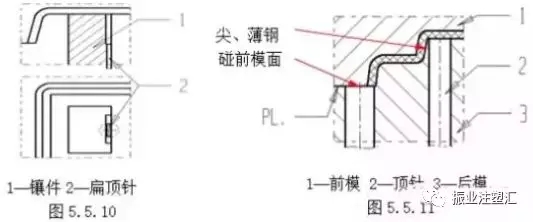

?????????(4)在膠件較深的骨位(深度≥20mm)或難于布置圓頂針時(shí)，應(yīng)使用扁頂針。需要使用扁頂針時(shí)，扁頂針處盡量采用鑲件形式以利于加工。如圖5.5.10
?????????(5)避免尖鋼、薄鋼，特別是頂針頂面不可碰觸前模面。如圖5.5.11
????????(6)頂針布置應(yīng)考慮頂針與運(yùn)水道的邊間距，避免影響運(yùn)水道的加工及漏水。具體要求參見(jiàn)第十章10.2節(jié)。
????????(7)考慮頂針的排氣功能，為了頂出時(shí)的排氣，在易形成抽真空的部位應(yīng)布置頂針。例如型腔較大平面處，雖膠件包緊力較小，但易形成抽真空，導(dǎo)致脫模力加大。
????????(8)有外觀要求的膠件，頂針不能布置在外觀面上，應(yīng)采用其它頂出方法。
????????(9)對(duì)于透明膠件，頂針不能布置在需透光的部位。
????????二.頂針選用原則
????????(1)選用直徑較大的頂針。即在有足夠頂出位置的情況下，應(yīng)選用較大直徑、且尺寸優(yōu)先的頂針。
????????(2)選用頂針的規(guī)格應(yīng)盡量少。選用頂針時(shí)，應(yīng)調(diào)整頂針的大小使尺寸規(guī)格最少，同時(shí)盡量選用優(yōu)先的尺寸系列。
????????(3)選用的頂針應(yīng)滿足頂出強(qiáng)度要求。頂出時(shí)，頂針要承受較大的壓力，為避免小頂針彎曲變形，當(dāng)頂針直徑小于2.5mm時(shí)，應(yīng)選用有托頂針。
?????????模具脫模困難，容易壓斷頂針的問(wèn)題可以通過(guò)各種?段減少但始終是無(wú)法杜絕,后期維護(hù)費(fèi)用高，部分原因及建議如下：
????????1. 生產(chǎn)環(huán)境溫度高，造成疲勞、頂針材料退火從而失效
????????2. 尺寸精度是否符合使用要求
????????3. 應(yīng)力集中。
????????軸在加工臺(tái)階時(shí)容易在直徑變化突然的部位(其他工件在形狀變化突然的部位)形成應(yīng)力集中，從而在使用工程中遇到外力作用(特別是徑向力)時(shí)開(kāi)裂或斷裂。
????????4. 熱處理
????????多數(shù)頂針在制造過(guò)程中都要熱處理，淬火后不經(jīng)過(guò)回火或回火時(shí)間不夠的產(chǎn)品易出現(xiàn)，如殘留應(yīng)力過(guò)多等質(zhì)量問(wèn)題;
????????5. 表面處理，為提高耐磨性，較多采用氮化處理，檢查氮化工藝是否規(guī)范，較高的滲氮溫度造成材料回火甚至退火而失效
????????6. 在使用過(guò)程中盡量避免使頂針徑向受力。
????????7. 在設(shè)計(jì)模具時(shí)考慮孔的變徑部位采用圓角過(guò)渡或增加應(yīng)力釋放槽。?
????????8. 裝頂針前檢查孔徑的大小及粗糙度，如果頂針孔鉸過(guò)后頂針裝上去很松動(dòng)，那頂針孔很容易進(jìn)料，頂針就容易斷了，如果很緊，在高溫下就容易燒死，所以頂針和孔的配合度必須要掌握好。
????????9. 模具日常保養(yǎng)和工藝調(diào)試
????????每次裝模時(shí)加涂防卡油效果更好，其中日常保養(yǎng)主要是定期涂抹潤(rùn)滑油或頂針油。模具的頂針都是3-5μ的間隙，?般的潤(rùn)滑油涂抹后最多可以?支持3~5天，隨著灰塵、模具摩擦形成的金屬粉末累積進(jìn)入頂針、滑塊、斜頂隧道縫隙內(nèi)造成配合面縫隙越來(lái)越小、光潔度越來(lái)越低，最后完全燒蝕卡死直至斷裂。
????????因此需擦拭頂針及模面的污垢重新涂抹干凈的潤(rùn)滑劑。保養(yǎng)時(shí)注意斜頂和頂針盡量涂抹耐高溫的潤(rùn)滑膏，形成?道薄膜即可，切勿用刷子用力涂抹，否則極易造成油污污染注塑件
????????10. 追求更短的周期，將頂出和頂進(jìn)的速度設(shè)置得太快超過(guò)模具承受能力。
????????11. 脫模太快，產(chǎn)品底部進(jìn)氣不足，會(huì)形成負(fù)壓的阻尼狀態(tài)，增加脫模的阻力。頂桿就會(huì)受到大的阻力
????????12. 頂桿如果比較單薄的話，也容易損壞。
????????13. 頂出時(shí)阻力太大，檢查啤件有無(wú)拉傷變形的地方，適當(dāng)改善出模斜度，前幾模將開(kāi)模時(shí)間調(diào)短，一兩秒即可，不是系統(tǒng)的問(wèn)題，是產(chǎn)品扣力太大原因。
????????14. 停機(jī)之后冷卻水沒(méi)關(guān),模溫下降,壓第?模時(shí),冷卻時(shí)間長(zhǎng)包緊力大,開(kāi)模時(shí)間縮短
????????15. 頂針的材質(zhì)問(wèn)題，可選擇新型材料瑞典SSAB鋼鐵集團(tuán)的Toolox44拓達(dá)鋼來(lái)解決材質(zhì)及熱處理問(wèn)題，Toolox是世界上最硬的預(yù)硬鋼，出?時(shí)預(yù)硬到45-48HRC,降低熱處理風(fēng)險(xiǎn)及周期，氮化性能優(yōu)秀，幾乎沒(méi)有應(yīng)力、不變形，比傳統(tǒng)材料高2-3倍的韌性，可抗640°C以下高溫，可徹底解決斷裂或變形問(wèn)題，是目前耐高溫穩(wěn)定性最佳選材。
